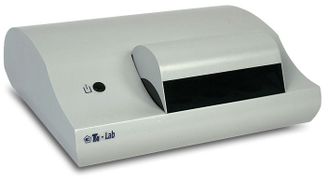

Анализатор вольтамперометрический ТА-Lab
Анализатор вольтамперометрический ТА-Lab

Анализатор вольтамперометрический ТА-Lab

Анализатор вольтамперометрический ТА-Lab предназначен для испытаний пищевой продукции, воды, почвы и воздуха на содержание токсичных неорганических микропримесей (As, Cd, Pb, Cu, Zn, Mn, Hg, Se, I, Ni, Co, Fe, Ag, Sb, Bi) методом инверсионной вольтамперометрии с  чувствительностью на уровне 1/10 допустимого уровня (ПДК) и ниже.

Назначение вольтамперометрического анализатора ТА-Lab:

Анализатор вольтамперометрический ТА-Lab предназначен для высокочувствительных измерений содержания токсичных примесей в питьевых, природных, сточных водах, водных растворах проб почв, пищевых продуктов, продовольственного сырья, биологических объектов и других материалов вольтамперометрическими методами. Анализатор ТА-Lab ориентирован на удобство проведения измерений в рутинном анализе с применением малого количества реактивов.

Объекты испытаний Определяемые показатели
Вода питьевая, сточная, природная As, Cd, Pb, Cu, Zn, Mn, Hg, Se, I, Ni, Co, Fe, Ag, Sb, Bi
Воздух Cd, Pb, Cu, Zn, Ni
Почва, грунты, донные отложения As, Cd, Pb, Cu, Zn, Mn, Hg, Ni, Co
Твердые отходы As, Cd, Pb, Cu, Zn, Mn, Hg, Ni, Co (водорастворимые формы)
Пищевая продукция, продовольственное сырье As, Cd, Pb, Cu, Zn, Sn
Напитки алкогольные и безалкогольные As, Cd, Pb, Cu, Zn
Рыбные продукты Hg, As, Cd, Pb, Cu, Zn
Масложировая продукция

As, Cd, Pb, Cu, Zn, Ni, Co


Анализатор вольтамперометрический ТА-Lab является средством измерений утвержденного типа (свидетельство об утверждении типа RU.C.31.113.A №39547).

- включен в Государственный реестр средств измерений РФ, номер в Госреестре 44076-10;
- признан в Республиках Беларусь и Казахстан;
- соответствует требованиям безопасности технических регламентов Таможенного союза ТР ТС 004/2011 и ТР ТС 020/2011.

Работа на анализаторе ТА-Lab осуществляется в соответствии с ГОСТами (ГОСТ 33824-2016, ГОСТ 31866-2012, ГОСТ 31660-2012, ГОСТ 31628-2012) и методиками, зарегистрированными в Федеральном реестре и ПНД Ф. Для повышения удобства работы в комплектацию анализатора включаются приложения к ГОСТам, в которых подробно описана процедура их реализации.

Вольтамперометрический анализатор ТА-Lab может быть использован при обеспечении требований технических регламентов Таможенного союза:


  • ТР ТС 021/2011 «О безопасности пищевой продукции»
  • ТР ТС 015/2011 «О безопасности зерна»
  • ТР ТС 023/2011 «Технический регламент на соковую продукцию из фруктов и овощей»
  • ТР ТС 0241/2011 «Технический регламент на масложировую продукцию»
  • ТР ТС 033/2013 «О безопасности молока и молочной продукции»
  • ТР ТС 034/2011 «О безопасности мяса и мясной продукции»

Конструктивные особенности анализатора ТА-Lab

Три электрохимические ячейки (три канала измерений)

Получение одновременно трех результатов измерений одной пробы в условиях повторяемости или анализ трех проб одновременно значительно увеличивает производительность вольтамперометрического анализатора и позволяет использовать автоматический расчет результата измерений по двум (трем) результатам единичного анализа, а также автоматически рассчитывать показатели повторяемости и точности результата анализа.

Два источника ультрафиолетового излучения

Равномерное и интенсивное ультрафиолетовое облучение электрохимических ячеек  сокращает время измерений, увеличивает точность результатов анализа и продлевает срок службы амальгамных электродов.

Барботаж анализируемых растворов озоном

Возможность барботажа анализируемых растворов озоном позволяет проводить определение ртути в водах без предва­рительной подготовки проб и существенно сокращает время отмывки электрохимических ячеек при определении тяжелых металлов.

Стабилизированная вибрация рабочих электродов

Перемешивание растворов в электрохимических ячейках путем стабилизированной вибрации рабочих электродов  повышает чувствительность и улучшает воспроизводимость аналитических сигналов в анализаторе.

Корпус из коррозионностойкой стали

Металлический корпус анализатора ТА-Lab, по сравнению с широко применяемыми пластиковыми корпусами, обеспечивает высокий уровень помехозащищенности, абсолютную стойкость к УФ-излучению, устойчивость к агрессивным средам и механическим воздействиям.


Технические характеристики анализатора ТА-Lab

 Диапазон измерений массовой концентрации ионов цинка, кадмия, свинца и меди, мг/дм3 от 0,00010 до 1,0
Пределы допускаемой относительной погрешности измерений
массовой концентрации ионов цинка, кадмия, свинца и меди в аттестованных смесях:
от 0,00010 до 0,0050 мг/дм3 вкл., %
св. 0,0050 до 1,0 мг/дм3 вкл., %
±25
±20
Количество измерительных каналов (электрохимических ячеек), работающих одновременно, шт. 3
Количество результатов единичных измерений, получаемых одновременно, шт. 3
Расчет показателей повторяемости и точности Автоматически
Количество источников УФ-излучения, шт. 2
Мощность источников УФ-излучения суммарная, Вт 22
Материал корпуса анализатора Сталь коррозионностойкая
Количество светодиодов для подсветки раствора электрохимических ячеек, шт. 3
Подача инертного газа в ячейки анализатора Автоматически
Подача озона в ячейки анализатора Автоматически
Количество штуцеров для подачи инертного газа и озона, шт. 2
Габаритные размеры, мм, не более  265х103х262
Масса, кг, не более 2,5
Средний срок службы, лет, не менее 5
Гарантийный срок эксплуатации анализатора, месяцев 12


Безопасность реализации вольтамперометрического метода анализа на анализаторе ТА-Lab

Безопасность работы на анализаторе ТА-Lab подтверждена:

- декларацией соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;

- сертификатом соответствия требованиям Директив ЕС и гармонизированных Европейских стандартов (сертификат СЕ).

Все электроды, применяемые при работе на анализаторе, снабжены специализированными электродными колпачками, которые исключают контакт оператора с корпусом электрода. Электродные колпачки предназначены для хранения и удобной установки электродов в анализатор и позволяют защитить от загрязнения рабочую поверхность электрода.

Вместо применяемых ранее ртутно-пленочных электродов для определения кадмия, свинца, меди, цинка, олова, марганца анализатор комплектуется менее токсичными амальгамными электродами.

Каждая ячейка анализатора индивидуально закрывается крышкой и дополнительно все три ячейки анализатора закрываются общей крышкой. Такая двойная защита не только увеличивает безопасность применения анализатора, но и увеличивает стабильность регистрации аналитических сигналов.

Удобство и простота работы на анализаторе ТА-Lab

  • Для ГОСТов и методик измерений, реализуемых на анализаторе ТА-Lab, разработаны приложения, в которых подробно описана процедура анализа.
  • В дополнение к руководству по эксплуатации анализатора в комплект поставки входит "Пособие по освоению работы на анализаторе вольтамперометрическом ТА-Lab", которое содержит информацию о всех тонкостях работы на анализаторе и позволяет существенно сократить сроки освоения.
  • Реализована беспроводная связь вольтамперометрического анализатора с компьютером с помощью Bluetooth соединения, что позволяет располагать анализатор до 10 м от компьютера.


Метрологическое обеспечение анализатора ТА-Lab

  • Методика поверки анализатора проста, подробно описана и входит в комплект поставки анализатора.
  • Расчет результатов измерений проводится автоматически по двум (трем) результатам единичных измерений. При этом рассчитываются показатель повторяемости и показатель точности результатов измерений.
  • В комплектацию анализатора входит пособие, в котором описана процедура оперативного контроля качества результатов измерений.
  • Специалисты НПП «Томьаналит» проводят консультации по построению контрольных карт Шухарта для методик измерений на анализаторе ТА-Lab.

Комплектация анализатора ТА-Lab

Комплект поставки анализатора состоит из базовой комплектации, входящей в стоимость анализатора, и дополнительной комплектации, включающей в себя методики измерений и комплекты электродов для них. Дополнительная комплектация согласовывается на  стадии заказа.


Базовый комплект поставки анализатора ТА-Lab:

Базовый комплект входит в стоимость анализатора.

Наименование Количество, шт.
Методика измерений по выбору (согласовывается на стадии заказа)*                    1
Набор стандартных образцов и электродов для выбранной методики измерений* 1
Кварцевый стакан (V=20 мл) 7
Дозатор переменного объема (5-50) мкл 1
Методическое пособие по освоению работы на  анализаторе  вольтамперометрическом  ТА-Lab 1
Руководство по эксплуатации
Методика поверки
Свидетельство о поверке анализатора 1

USB-флеш-накопитель с записанными данными:

а) программное обеспечение ТALab (Windows);

б) обучающий видео-курс по вольтамперометрическому методу анализа;

в) эксплуатационная документация

1
Руководство пользователя программного обеспечения ТАLab 1
Сетевой шнур питания трехпроводный, 1,5 м 1
Кабель соединительный USB-AmBm 1

* В базовый комплект поставки входит одна методика измерения из перечня методик измерений и комплект электродов к ней. Выбор методики измерений согласовывается на стадии заказа анализатора.


Дополнительная комплектация анализатора ТА-Lab

По согласованию с заказчиком в комплект поставки дополнительно включаются методики измерений и комплекты электродов, стандартных образцов и стаканчиков, необходимых для реализации выбранных методик. При выборе методик определения мышьяка и ртути анализатор дополнительно комплектуется устройством для обновления поверхности электродов. При выборе методики определения ртути в воде в комплект поставки включается озонирующая приставка Чисто-ТА или ТА-Озон.

В комплект поставки могут быть включены  ноутбук и опция  беспроводной связи анализатора с компьютером (Bluetooth).

Программное обеспечение анализатора ТА-Lab

Анализатор ТА-Lab работает под управлением персонального компьютера. Программное обеспечение анализатора - программа ТА-Lab - входит в базовую комплектацию анализатора и является удобным средством для проведения рутинных анализов. Позволяет существенно ускорить процедуру анализа, свести к минимуму субъективизм при оценке результатов анализа и, как следствие, повысить производительность, надежность и точность измерений.

Программа ТА-Lab реализована по традиционным принципам, характерным для прикладных программ MS Windows и работает под управлением MS Windows XP/2000/Vista/7/8/10.

Программа ТА-Lab снабжена специальной функцией, позволяющей проверять идентификационные данные программного обеспечения анализатора. Интерфейс программы анализатора содержит в себе средства предупреждения пользователя, если:

  • были проведены  несанкционированная настройка и вмешательство, которые могут привести к искажению результатов измерений;
  • действия пользователя могут повлечь удаление измеренных данных и/или результатов измерений.


Основные функции программного обеспечения ТА-Lab:

  • настройка и управление режимом работы анализатора;
  • регистрация вольтамперных зависимостей;
  • идентификация, выделение и измерение величины аналитического сигнала;
  • расчет результатов измерений с учетом параметров пробы;
  • расчет предела повторяемости и показателя точности результатов измерений;
  • архивирование, протоколирование и печать результатов измерений.


Выделение аналитических сигналов определяемых элементов осуществляется автоматически, при этом программа обеспечивает:

  • последовательное получение от одного до двадцати сигналов в условиях повторяемости;
  • автоисключение невоспроизводимых сигналов;
  • автомасштабирование сигналов;
  • регистрацию 12 серий сигналов при возможности изменения параметров регистрации.


Для расчета результата измерений по выбору оператора могут быть использованы установленные в лаборатории или приписанные характеристики погрешности.
Программа позволяет регистрировать вольтамперограммы при анодной, катодной и циклической развертке потенциала; осуществлять остановку потенциала при развертке.

Программа ТА-Lab реализована таким образом, чтобы в ходе работы анализатора компьютер мог быть использован для решения других задач.
